HJXL-I工矿低压电网绝缘监测及漏电保护装置

HJXL-I

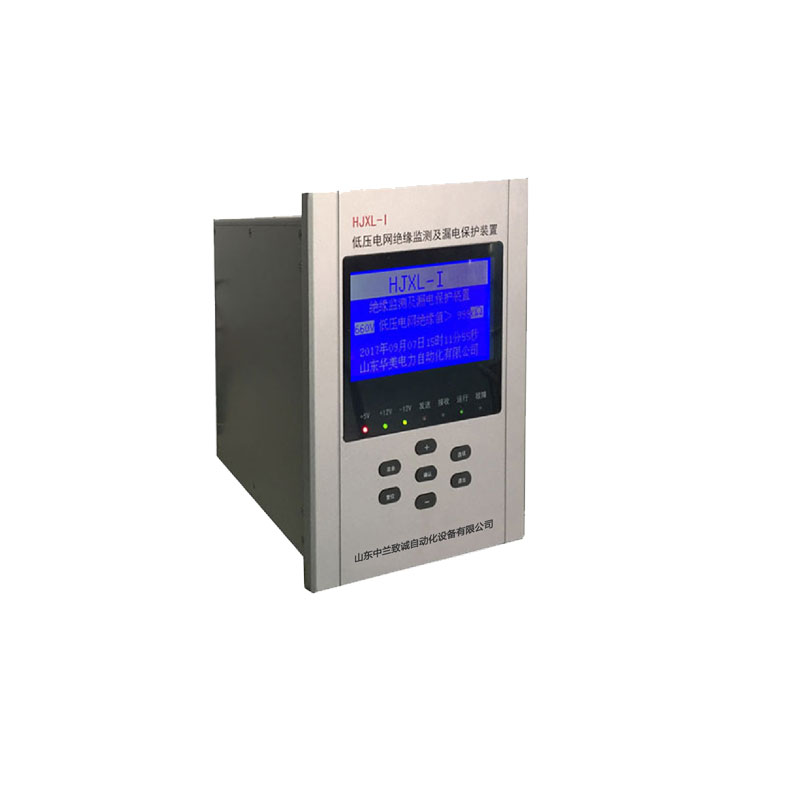

HJXL-I工矿低压电网绝缘监测及漏电保护装置



1、简述及适用场所

HJXL-Ⅰ型工矿低压电网绝缘监测及漏电保护装置(简称HJXL-I保护装置),是本公司从我国工矿低压电网安全运行实际需要出发,应用自主创新的零序基波倍频相位判别方法(发明公布号:CN105606954A,实用新型专利号:ZL201520912672.X)和附加直流电源相结合的综合判断方法进行低压电网绝缘监测和漏电故障的判选,HJXL-I保护装置整体设计运用EDA和CPLD最新技术开发专用集成电路(ASIC)作为核心故障判选“MCU”,并且采用先进单片机技术实现故障信息的显示、存储和联网通讯等功能,是本公司自主研究开发的新产品;HJXL-I保护装置把低压电网母线或支路单相漏电保护、三相对称漏电保护、三相电网对地绝缘值大小实时监控的三项功能,优化集中于一体,是一种新颖的电网绝缘监测和漏电故障保护装置,在国内外属于首创。

HJXL-I保护装置适用于工矿380V~1140V中性点不接地、中性点经高阻接地或是中性点经零序电抗器接地补偿的低压电网,实现馈出线单相漏电故障准确选线保护。可安装于无甲烷和煤尘爆炸危险的煤矿、铁矿、铜矿、金矿的井下以及选煤厂、化工厂等场所。

2、装置创新优点

HJXL-I保护装置将低压电网“母线或支路单相漏电保护”、“三相漏电保护”、“总后备保护功能”三种功能从传统的“总检漏保护”功能中细分出来,将漏电故障的性质和区域进一步细分,能具体指明低压电网是母线或支路单相漏电故障,或是电网三相绝缘均匀下降漏电故障。使故障性质定位更加清楚,方便现场技术人员查找故障点,减少电网停电时间,大大提高了工作效率。

(1)、HJXL-I保护装置能正确选出低压电网母线或支路发生的单相漏电故障,并且不论该低压电网是否具有零序电抗器补偿网路的功能,也不论零序电抗器是处于欠补偿还是过补偿状态,都能准确选漏,这是本保护装置领先于同类选漏产品的第一大优势。

(2)、“三相漏电保护”功能,因为这种漏电故障没有具体故障点,而需要根据现场工作经验,从使用年限最长的或绝缘下降较严重的一条或多条电缆线路中分析、判断。这一技术创新点对减少停电时间,提高生产效率意义重大。因为本保护装置实时监测电网对地绝缘情况,便于用户掌握三相电网运行状态,确保低压电网安全、可靠运行。

(3)、本保护装置的性能不受电网负荷性质参数的变化,同一电网无论负荷性质如何变化,保护装置的性能都能满足JB6314-92中的有关技术要求,解决了当电网参数变化时,无法准确选漏的技术难题,这也是本保护装置领先于同类选漏产品的另一大优势。

3、型号的组成及意义


 4、使用条件

(1)、中性点不直接接地的380V、660V、1140V低压电网。

(2)、电网参数:电网对地电容:0.1~1.0µF;电网支路对地电容:0.1~0.33µF。

(3)、监护范围:单台装置能监护1段母线的漏电故障保护。

(4)、工作环境

 a、环境温度

工作:-10℃~+40℃。

储存:-25℃~+70℃,相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。

b、相对湿度:空气相对湿度不大于95%(+25℃);

c、 海拔高度:低于2000m(80kPa~110kPa);

d、应无强烈震动和冲击震动、不具有沼气和煤尘爆炸或不具有腐蚀金属和破坏绝缘的气体和蒸汽的环境的场所。

e、与垂直面的安装倾斜度不超过15度;

f、在无破坏绝缘的气体和蒸汽的环境中;

g、在无滴水及其他液体侵入的地方;

h、安装类别:Ⅲ类;

i、污染等级:3级。





应用零序基波倍频相位判别方法(发明专利公开号:201510786419.9和实用新型专利,专利号:ZL201520912672.X)和幅值比较的综合判断方法。





1、性能特点

(1)、应用自主创新的零序基波倍频相位判别方法(自主知识产权)和附加直流电源相结合的综合判选方法进行漏电故障的判选,装置整体设计采EDA技术和复杂可编程逻辑器件(CPLD)及单片机微处理技术,将用以监视三相电网绝缘水平和鉴别各种漏电故障的判断逻辑电路和组合逻辑电路程序化,下载到CPLD器件中,从而形成综合选漏故障判断的专用芯片“MCU”;并以专用芯片“MCU”为核心,构成低压电网绝缘监测及漏保护装置,抗干扰能力强,选漏速度快。

(2)、低压电网各个馈出线、母线或动力变压器低压绕组发生单相接地漏电时(0~3.5KΩ),该保护装置正确指示低压电网母线或支路发生单相漏电故障;同时LCD屏和指示灯汉字显示和指示低压电网发生单相漏电故障信息。

(3)、低压电网发生三相漏电故障时(如380V电网每相对地绝缘水平低于10.5KΩ),保护装置能准确判定分散性三相漏电故障,同时保护装置LCD屏和指示灯汉字显示和指示三相漏电故障信息。

(4)、具有总后备保护功能,总后备动作时间设有延时环节,延时的级差时间:无补偿电网为250~300ms,接地补偿电网为300~400ms。

(5)、能实时监控和显示三相电网对地绝缘值水平(0~999KΩ),确保低压电网安全运行。

(6)、具有零序电抗器补偿功能,可根据电网容量的大小,调整零序电抗器补偿值,使零序电抗器达到最佳补偿,减少通过人体电流数值,保证人身触电安全。

(7)、友好的人机交互界面,大屏幕液晶显示,分级功能菜单,清晰明了,显示信息齐全。方便设置装置路号对应的现场总开关柜(盘)号的负荷性质以及通讯地址和通讯波特率等参数的设置。并且具有各种漏电故障信息的汉字显示、存储、查询、通讯等功能。

(8)、具有漏电动作电阻整定值调整功能,方便用户调整保护装置动作的灵敏度,用户可根据现场三相电网对地绝缘情况,对漏电动作电阻值的大小进行调整。

(9)、保护装置具有漏电故障灯光和音响报警功能。

(10)、能存储100条漏电故障信息记录。

(11)、装置设有1个标准的RS485通讯接口,支持Modbus RTU规约。


 2、基本参数

(1)、本漏电保护装置的基本参数符合“JB6314-1992之4.2.1条(具有漏电跳闸保护的检漏继电器) 的规定”,如表1所示。


表1

注:三相漏电动作电阻值应为单相漏电动作电阻值的三倍,其偏差不大于±20%

(2)、本漏电保护装置与HJXL-IA或HDXL-I选择性漏电保护装置配套使用时,其基本参数符合“JB6314-1992之5.13条”级差延时的规定,如表2所示。


表2

 (3)、在额定工作电压,网路对地绝缘电阻为无限大,对地分布电容为0.22~1.0μF(相),经1KΩ电阻单相接地时流经1KΩ电阻的电流,应符合JB6314-1992之5.15条的规定,如表3所示。


表3

3、主要性能指标

1) 额定数据

装置电源: 86~264VAC  100~300VDC

交流电流:0.5A

频率: 50Hz

2) 功率消耗

直流回路: <15W(正常工作时);

<20W(保护动作时)。


 4、保护应用系统图

HJXL-Ⅰ漏电保护装置适用于380V~1140V电压等级的单母线或多母线段分段运行方式下的分段保护,如图1、图2所示。

下图2为本漏电保护装置的典型运行方式接线图,若正常运行时,两段母线分列运行,每台主变各带一段母线,两段母线互为暗备用;若正常运行时,一条主变带两段母线并列运行,另一条主变作为明备用。


图1


图2

5、保护装置外形及安装开孔尺寸

HJXL-Ⅰ漏电保护装置外形尺寸及安装开孔尺寸,如图3所示(mm):


图3



    • hjxl2017002.jpg

    • hjxl2017001.jpg

    • hjxl2017003.jpg

    • hjxl2017004.jpg

    • hjxl2017005.jpg

    • hjxl2017006.jpg

    • hjxl2017007.jpg

    • hjxl2017008.jpg

    • hjxl2017009.jpg

    • hjxl2017010.jpg





我公司生产的DLX-1型系列零序电流互感器,专门与KYLDJB-Ⅰ矿用一般型低压电网集中选漏保护装置、HJXL-Ⅰ型系列工矿低压电网绝缘监测及漏电保护装置、HDXL-Ⅰ低压电网单路选漏保护装置配套使用。DLX-1型系列零序电流互感器采用ABS工程塑料,环氧树脂灌注,具有良好的抗冲击性、耐腐蚀性、电气绝缘性,特别适合煤矿井下恶劣环境中使用。DLX-1互感器结构合理,可根据现场实际情况灵活安装。

■  使用环境

□  海拔高度:≤2000m(高原使用时特殊订货)。

□  环境温度:-40℃~+70℃。

□  相对湿度:≤90%。

■  额定频率、绝缘耐热等级:50Hz或60Hz   E级(120℃)。

■  安全特性

□  绝缘电阻:二次对地绝缘电阻≥500MΩ。

□  陆离耐压:3KV。

□  阻燃性:阻燃。

■  主要技术参数

□  额定输入电流:0~50A

□  额定输出电流:0~50mA

□  变比1000:1

□  线性范围0~50A

□  线性度≤ 0.5%。

□  允许误差-1% ≤ f ≤+1%(额定输入时)

□  相位差3°(额定输入时)

■  使用说明

□  适用于380V~1140V电缆网络。

□  互感器上面贴有铭牌的面向负荷侧,零序电流信号用双芯屏蔽电缆引出,

      Io+(黄)、 Io-(黑色)、屏蔽层(双色线)。

□  安装方式:螺装。

□  根据需要固定于开关柜内或防爆馈电开关内。

■  外形尺寸
